一、能源管理系统概述
随着政府、企业节能意识的提升和能源信息化市场的成熟，企业为了完成节能降耗的目标，进行更好的资源调配、生产组织、部门能源结算、成本核算、以及争取政府节能技改资金支持，需建立一套有效的能源管理系统，对能源供应、存储、使用进行有效的管理。针对用能企业的工作性质和使用需求，我们进一步研制开发了功能更强大、更有针对性的企业能源管理系统。能源管理系统采用先进的技术手段，实现对建筑内供电系统、供水系统、供热（煤气）系统使用各环节进行系统化的节能控制与管理。能源实时在线监控系统，为管理者提供能源利用诊断、节能控制、节能潜在分析、节能效果验证，提高节能意识等提供有效的手段，从真正意义上实现科学的降低建筑能耗。
能源管理系统在一个先进的开放式平台上 实现了建筑能源在线计量、能源质量监测以及能源自动化控制，并且通过对空调、照明等用能系统的自动化、系统化的调节控制实现综合节能的目标，对于绿色建筑降低运行成 本、提高能源自动化管理水平具有重要意义。
二、能源管理系统架构
能源管理系统主要采用分层分布式计算机网络结构，一般分为三层：站控管理层、网络通讯层和现场设备层。
1、站控管理层
站控管理层针对能源管理系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机等组成。监控系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况。同时，可根据系统设置的控制逻辑进行自动化管理控制和人工干预控制。
监控主机：用于数据采集、处理和控制数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。
打印机：系统召唤打印或自动打印图形、报表等。
2、网络通讯层
通讯层主要是由服务器、以太网设备及总线网络组成。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。
服务器：是系统数据处理和智能通讯管理中心。它具备了数据采集与处理、通讯控制器、前置机等功能。
以太网设备：包括工业级以太网交换机及路由器。
通讯介质：系统主要采用屏蔽双绞线、光纤以及无线通讯等。
3、现场设备层
现场设备层是数据采集终端，主要由传感器、智能仪表和测控终端设备组成。
三、能源管理系统主要功能
1、数据采集
实现与采集器的实时通讯，完成能耗数据的接收、预处理和和存储功能。实现对建筑能耗采集器的集中管理、配置、状态监控。能效管理系统的自动计量装置所采集的能耗数据，通过RS-485有线或无线传输，并采用TCP／IP通信协议自动并实时上传给数据中心，以保证数据得到有效的管理和支持高效率的查询服务，同时数据传输采取一定的编码规则，实现数据组织、存储及交换的一致性。系统能够很好的与公共建筑网络兼容，可以充分利用公共建筑网络，对水、电等计量数据实现准确采集，安全传输、汇总，并具有灵活可设置的刷新频率。
2、基本信息
能够显示监测点的详细基础信息和附加信息，能够显示建筑物的整体用能情况和各楼层、各房间的具体的分类用能情况。能耗监测信息由基本信息、分项能耗、分类能耗、总能耗等展示项构成。
3、实时监测
实现多级能耗监测，包括区域、楼栋、能耗计量设备、以及建筑能耗日历的设计。展示计量表具设置参数、运行状态参数、控制命令的执行也便利、快捷，满足华泰证券各种场合的应用，实时计量数据，还有历史数据全面展示。实现能耗在线监测，界面采用直观的图形化界面（柱状图、饼图、折线图等呈现方式）来分析展示能耗数据，支持逐时、逐日、逐月、逐年的自由查询。
4、数据统计
可按照分类、分项实现用能的日、月、年统计，并能以多种图表格式显示；可以按照建筑、楼栋、楼层等层次结构进行统计，并能够根据用户输入的起始时间和终止时间进行任意时间段的用能统计；多种统计图表，多种的数据分析，能导出各种统计格式的日、月、年等能耗分析报表。
5、能耗查询
实现按用能项属性查询、用能楼栋/楼层查询、实时值查询、分组历史值查询等。
6、数据分析
实现用能趋势分析和用能指标分析，通过实时监测用能数据，对建筑用能进行用能异常分析和线路负荷分析；可实现对设备故障进行故障分析；可以按照楼栋/楼层、分类、分项统计总能耗、用电能耗、用水能耗等对周期（日、月、年）能耗进行统计分析。
7、能耗报警
系统应具有强大的报警系统，能够对实时、历史的报警和事件进行显示、存储、查询等操作，并能够及时通知操作人员，帮助用户进行故障监控和决策制定。
8、数据报表
报表按照日期和区域两种类型分析，用图表和详细数据显示结果，可以根据自己的需要，自行选择时间段，能自动生成各类日、月、年报表。

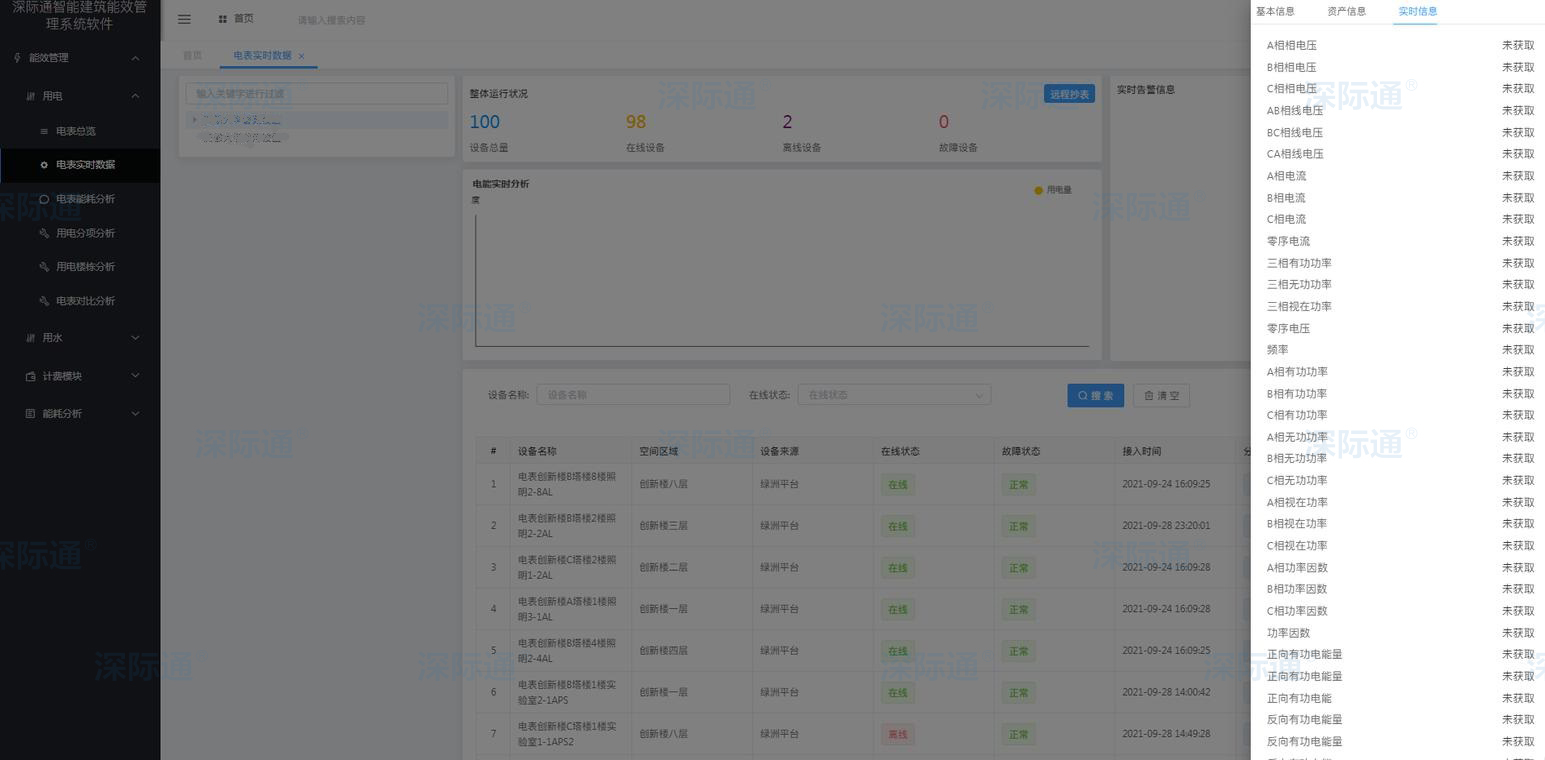

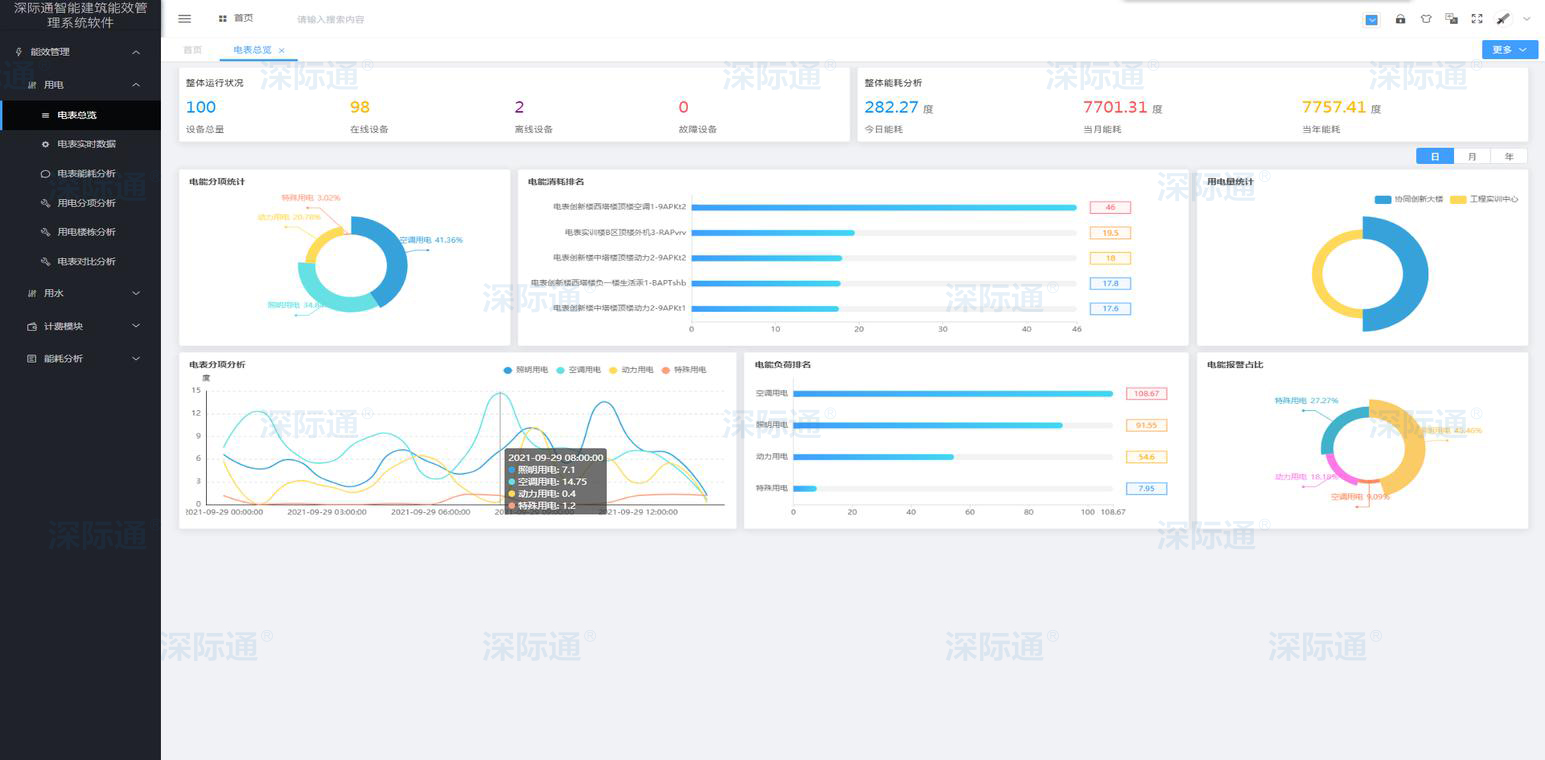

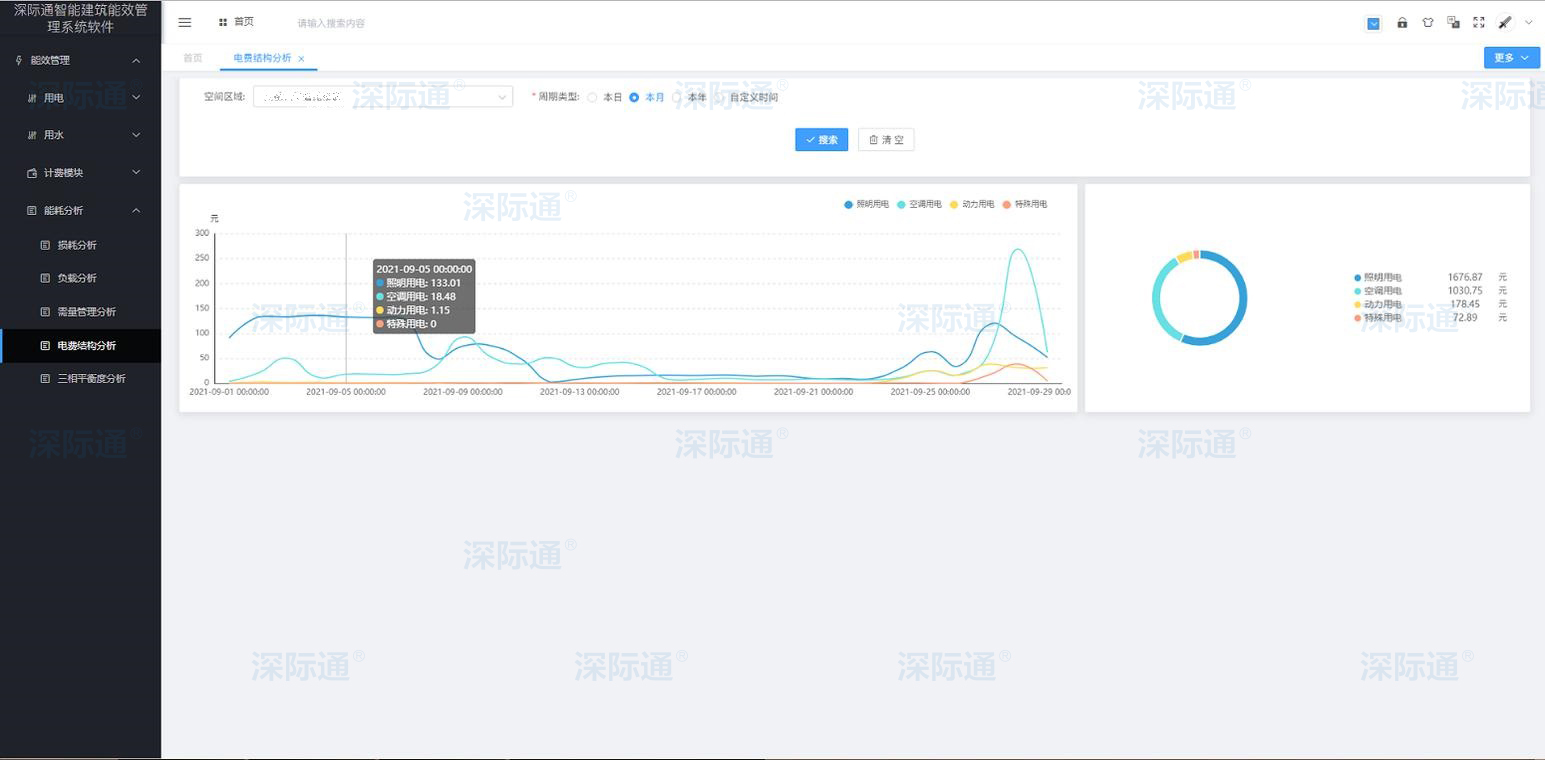

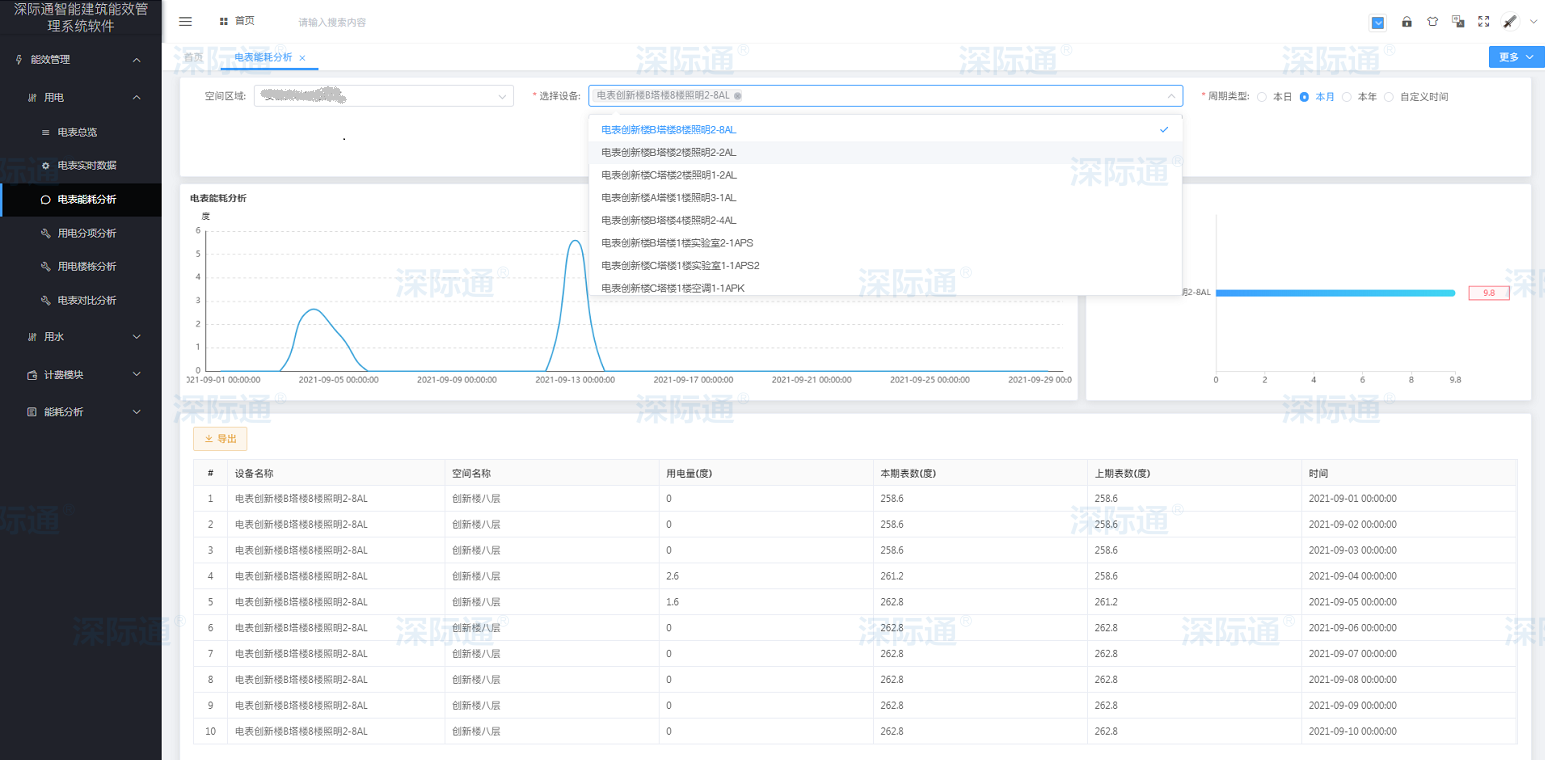

四、能源管理系统软件界面展示
